對接焊縫是指在焊件的坡口面間或一焊件的坡口面與另一焊件端(表)面間焊接的焊縫,因焊件的邊緣常加工成各種形狀的坡口,故對接焊縫又稱坡口焊縫。
角焊是指將兩塊金屬垂直連接在一起的過程。這些焊縫通常被稱為T(mén)ee接頭--兩個相互垂直的金屬片,或Lap接頭--兩片重疊并在邊緣焊接的金屬片。
檢測內容
ISO 15614-1(鋼焊板):
焊接件 | 測試項目 | 檢測比例、數量 | 備注 |
對接件
| VT | 100% | - |
PT或MT | 100% | - |
UT或RT | 100% | - |
橫向拉伸 | 2個 | - |
橫向彎曲 | 4個 | - |
夏比沖擊 | 2組 | - |
硬度 | 按要求 | 依據ISO 9015-1 |
宏觀 | 1個 | - |
微觀 | 1個 | 適用于鋁合金焊板 |
角接件
| VT | 100% | - |
PT或MT | 100% | - |
UT或RT | 100% | 適用于全焊透 |
硬度 | 按要求 | 依據ISO 9015-1 |
宏觀 | 2個 | - |
微觀 | 1個 | 適用于鋁合金焊板 |
注:以上為ISO標準要求,針對不同評定標準、母材材質、厚度和坡口形狀,測試項目和數量會(huì )有所不同。 |
常用評定標準
AWS D1.1鋼結構焊接規范
AWS D1.2鋁結構焊接規范
AWS D1.6不銹鋼焊接規范
ASME IX 焊接、釬接和粘接評定
AS/NZS 1554.1 鋼結構焊接規范
SY/T 0452 石油輸氣管道焊接工藝評定方法
NB/T 47014金屬材料焊接工藝規范及資格評定 焊接工藝性試驗 第 2 部分 鋁和鋁合金的弧焊
EN ISO 15614-2金屬材料焊接工藝規范及資格評定 焊接工藝性試驗 第 2 部分 鋁和鋁合金的弧焊
ISO 15614-2金屬材料焊接工藝規范及資格評定 焊接工藝性試驗 第 2 部分 鋁和鋁合金的弧焊
ISO 15614-1金屬材料焊接工藝規程及評定-焊接工藝評定試驗——第1部分:鋼的電弧焊和氣焊、鎳及鎳合金的電弧焊
EN ISO 15614-1金屬材料焊接工藝規程及評定-焊接工藝評定試驗——第1部分:鋼的電弧焊和氣焊、鎳及鎳合金的電弧焊

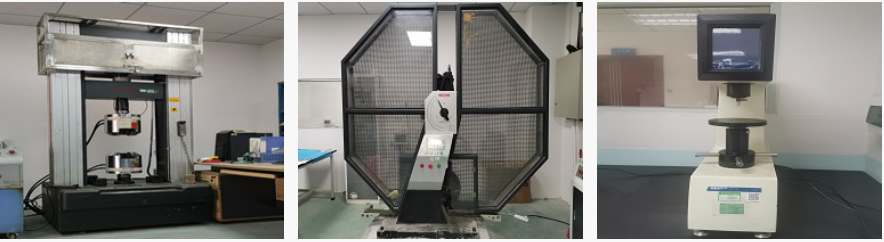

測試儀器
