滲透探傷是利用毛細現象檢查材料表面缺陷的一種無損檢驗方法??梢詸z測非多孔性材料的表面開口缺陷,分為著色滲透和熒光滲透兩類;既可以用于實驗室來樣,也可用于現場檢測(著色滲透和熒光滲透皆可)。
滲透探傷是利用毛細現象檢查材料表面缺陷的一種無損檢驗方法??梢詸z測非多孔性材料的表面開口缺陷,分為著色滲透和熒光滲透兩類;既可以用于實驗室來樣,也可用于現場檢測(著色滲透和熒光滲透皆可)。
工作原理
零件表面被施涂含有熒光染料或著色染料的滲透劑后,在毛細管作用下,經過一段時間,滲透液可以滲透進表面開口缺陷中;經去除零件表面多余的滲透液后,再在零件表面施涂顯像劑。
適用范圍
適用于檢測各種金屬材料和非金屬材料的零件,包括各種鋼鐵材料、鋁合金、鎂合金、鈦合金、玻璃鋼、玻璃、塑料,陶瓷等制造的零件;
適用于檢測各種冷、熱加工的零件,包括鑄件、焊接件、鍛件、擠壓件、熱處理件、表面處理件、各種機械加工件等;
適用于原材料試樣件,在制零件,成品件,及在役零件的檢測。
服務內容
(1)壓力管道:工業壓力管道、油氣長輸管道、工業金屬熱力管道、工業金屬燃氣管道等;
(2)壓力容器(含氣瓶):電力工業鍋爐壓力容器、固定式壓力容器、移動式壓力容器等;
(3)船舶及船用產品:動力裝置、艙室設備、甲板機械等船舶及船用產品無損檢測及測厚;
(4)廣告牌無損檢測:樓頂廣告牌、墻體廣告牌、落地廣告牌、高速路廣告牌等);
(5)鋼結構無損檢測:建筑工程用鋼結構、路橋鋼結構、水利工程鋼結構、電力工程鋼結構、會(huì )展中心、體育場等;
(6)鍋爐無損檢測:蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐等;
(7)起重機無損檢測:橋式起重機、門式起重機、塔式起重機、流動式起重機、鐵路起重機、門座起重機、桅桿起重機、懸臂式起重機、纜索起重機、輕小型起重機等;
(8)水電工程:熱電、風電、核電、水利等水電工程相關的無損檢測;
(9)標準件類:緊固件螺栓、螺釘、螺柱和螺母、絲桿、軸承、軸、缸、套等標準件類無損檢測;
(10)原材料類:板材、棒材、管材、鑄件、鍛件、鋼鍛件等原材料無損檢測;
(11)其他類特種設備客運索道、大型游樂(lè )設施、場內機動車輛等特種設備無損檢測。
檢測步驟
清理→預清理→超聲波清洗→蒸汽除油→壓縮空氣干燥→滲透時間→乳化時間→后乳化→干燥時間→顯像時間→后清洗

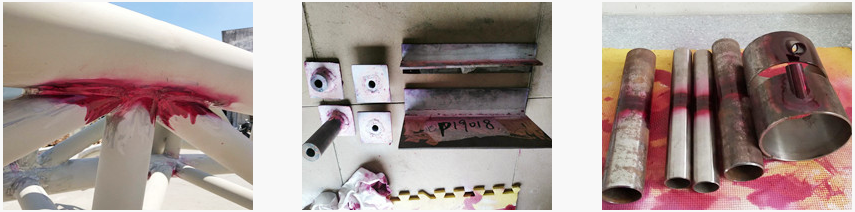

檢測案例
工程項目一覽表(節選) |
序號 | 工程名稱 | 項目?jì)热?/span> | 序號 | 工程名稱 | 項目?jì)热?/span> |
1 | 泰耀(上海)貿易有限公司 | 超聲波檢測 | 11 | 廣州民裕信息技術有限公司 | 滲透探傷 |
2 | 深圳市海格物流股份有限公司 | 外觀檢測 | 12 | 深圳天祥質量技術服務有限公司廣州分公司 | 超聲波檢測 |
3 | 中山黃氏五金機械工程有限公司 | 目視檢測、磁粉檢測 | 13 | 三菱重工東方燃氣輪機(廣州)有限公司 | 目視檢測 |
4 | Scenario Cockram Ltd | 探傷檢測 | 14 | 深圳波通納游艇碼頭工程有限公司 | 無損探傷檢驗 |
5 | 廣州慶達汽車零部件有限公司 | 磁粉檢測 | 15 | 中鐵十八局集團第五工程有限公司新白廣軌道交通輔架項目部 | 超聲波檢測,磁粉探傷 |
6 | 海南林山機電工程有限公司 | 超聲波檢測 | 16 | 揚州華璐建設工程有限公司 | 超聲波檢測 |
7 | 甘肅航天萬源風電設備制造有限公司 | 超聲波檢測 | 17 | 北汽福田汽車股份有限公司南海汽車廠 | 磁粉檢測 |
8 | 深圳市聯懋塑膠有限公司坪山分公司 | 滲透探傷 | 18 | 中國十九冶集團有限公司 | 超聲波檢測 |
9 | 中鐵十五局集團第五工程有限公司 | 超聲波檢測 | 19 | 深圳市天利寶科技有限公司 | 超聲檢測、射線檢測 |
10 | 深圳市鹽田港萬永聯集裝箱有限公司 | 磁粉檢測 | 20 | 哈利法克斯風機(深圳)有限公司 | 超聲波檢測 |
查看更多工程案例 |
